Präzision bei
Querkraft-Messung
ie SCHERDEL-Tochterfirma
AFEMA hat eine Querkraft-Mess-
waage für Schraubendruckfedern entwi-
ckelt, die in Sachen Präzision Maßstäbe
setzt. Sie soll künftig nicht nur in der
Unternehmensgruppe zur Qualitätssi-
cherung beitragen, sondern auch allen
Kunden zum Kauf zur Verfügung ste-
hen. Ziel ist es, einen einheitlichen in-
dustriellen Prüfstandard für die Quer-
kraftmessung im Markt zu etablieren.
Druckfedern von SCHERDEL kommen
zum Beispiel in Einspritzpumpen und
Einspritzinjektoren, in Magnetventilen
oder beim Bau von variablen Stoß-
dämpfersystemen zum Einsatz. Hierbei
würde die Querkraft durch auftretende
Reibungseffekte zu Verschleiß oder
Hysterese führen. Ziel der Entwickler ist
es deshalb, Schraubendruckfedern geo-
metrisch so zu konstruieren, dass die
auftretende Querkraft möglichst gering
ausfällt.
Zwar gibt es im Markt Prüftechniken
für auftretende Querkräfte, die zum Bei-
spiel mit einem Dehnmessstreifen arbei-
ten, diese lassen aber bei Bedienbarkeit
und Präzision zu wünschen übrig. Die
neue Querkraft-Messwaage aus dem
Hause SCHERDEL arbeitet dagegen
mit einem Kristall und ist dadurch äu-
ßerst präzise, da sich die Druckfeder
beim Messvorgang nicht bewegen
muss. Das Prinzip basiert auf einem
piezoelektrischen Effekt – bei einer
Kraftausübung auf einen dielektrischen
Werkstoff (Quarzkristall) entsteht in die-
sem eine elektrische Ladungsverschie-
bung, die proportional zur wirkenden
Kraft ist. Die drei orthogonalen Kompo-
nenten X, Y und Z einer Kraft F können
so äußerst exakt erfasst werden. Mit ei-
ner entsprechenden Auswerteelektronik
erfolgt die Weiterverarbeitung der Mess-
werte. Die Eigenverformung des Mess-
systems kann in der Regel vernachläs-
sigt werden, da Quarzkristalle sehr steif
sind und bei maximaler Kraft nur einen
geringen Messweg aufweisen. Ein be-
sonderer Vorteil ist die einfache Bedien-
barkeit der neuen Messwaage: Die Prüf-
feder wird von Hand zwischen zwei Auf-
nahmen gestellt. Eine servomotorische
Antriebseinheit sorgt dann für das Zu-
sammendrücken der Feder. Für die ei-
gentliche Auswertung kann das Mess-
signal entweder direkt vom Messsystem
verarbeitet werden oder es erfolgt die
Verrechnung des Signals mit Korrektur-
faktoren, um das leichte Übersprechver-
halten des Systems auszugleichen.
Außerdem ist auch die Durchführung
von zwei um 180 Grad versetzten Mes-
sungen möglich, wobei das Übersprech-
verhalten komplett kompensiert wird.
Kunden können bei Interesse eine De-
mo-Anlage im Hause SCHERDEL be-
sichtigen.
(dk)
D

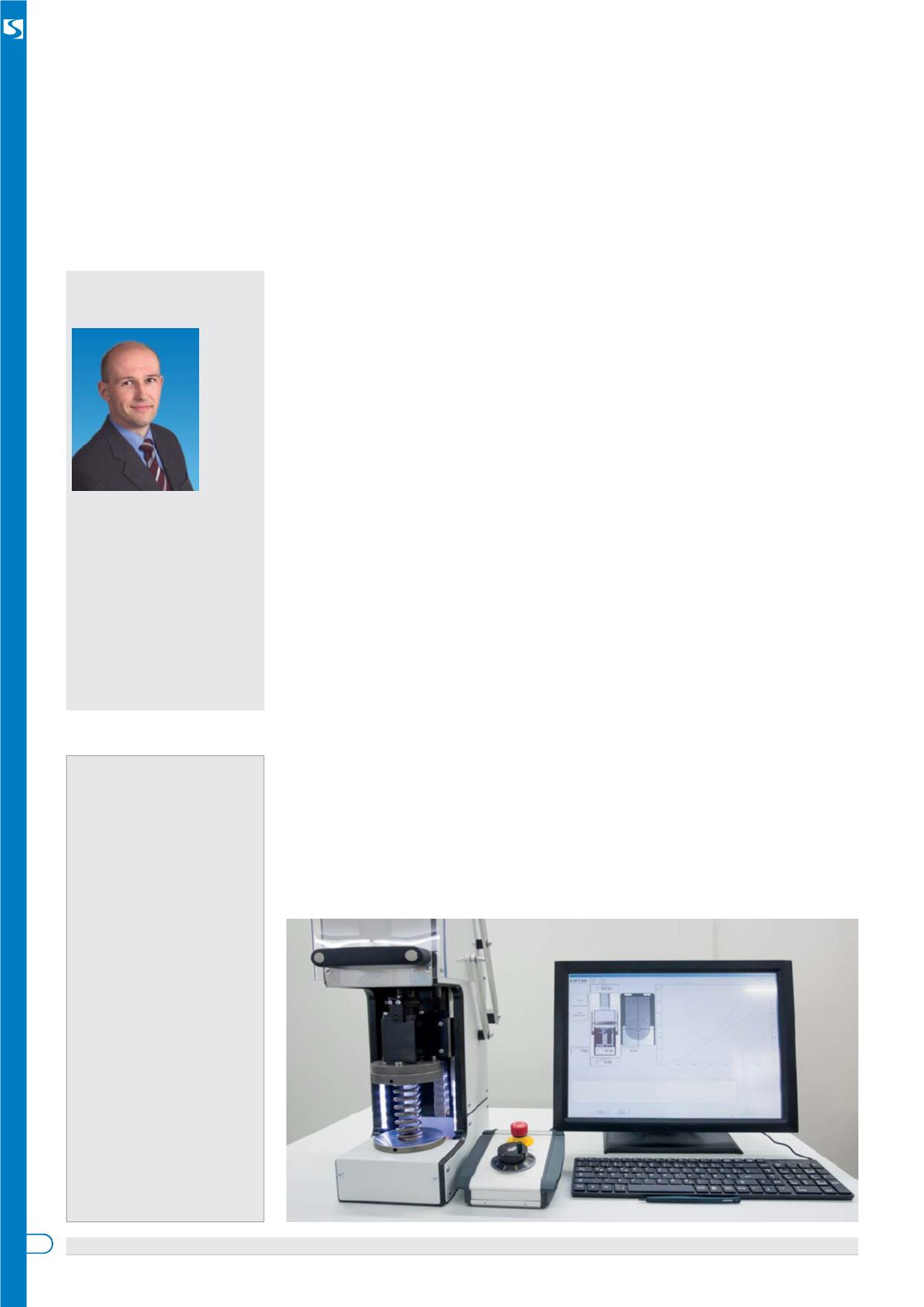

AFEMA baut innovative Prüfanlage
Software
Die umfangreiche Software
der neuen Querkraft-Mess-
waage ermöglicht unter ande-
rem die Suche nach verschie-
denen Parametern aus der
Messung, zum Beispiel die
Bestimmung einer Querkraft
F
q
bei einer festgelegten Län-
ge l oder einer vorgegebenen
Axialkraft F
z
. Diese Daten
können dann über ein Histo-
gramm ausgewertet werden.
Nach der Aufnahme wird zur
optischen Darstellung eine
Kraft-Weg-Kennlinie gezeich-
net. Die Messungen lassen
sich automatisch in einer
Ordnerstruktur mit Kundenbe-
zeichnung, Federnummer
und Identnummer abspei-
chern. Dadurch ist es auch
möglich, eine Mehrfachgrafik
über verschiedene Federn
auszugeben.
(dk)
